| 品牌 : | 德品 | 型號 : | CK6150 |
| 售后服務 : | 整機保修一年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 7.5 | 運動方式 : | 點位直線控制 |
| 加工尺寸范圍 : | 500 | 主軸轉速范圍 : | 1800 |
| 刀具數量 : | 4 | 控制方式 : | 閉環控制 |
| 控制系統 : | 凱恩帝 | 布局形式 : | 臥式 |
| 動力類型 : | 電動 | 用途 : | 金屬切削 |
| 適用行業 : | 通用 | 貨號 : | 6150 |
| 是否跨境貨源 : | 否 |

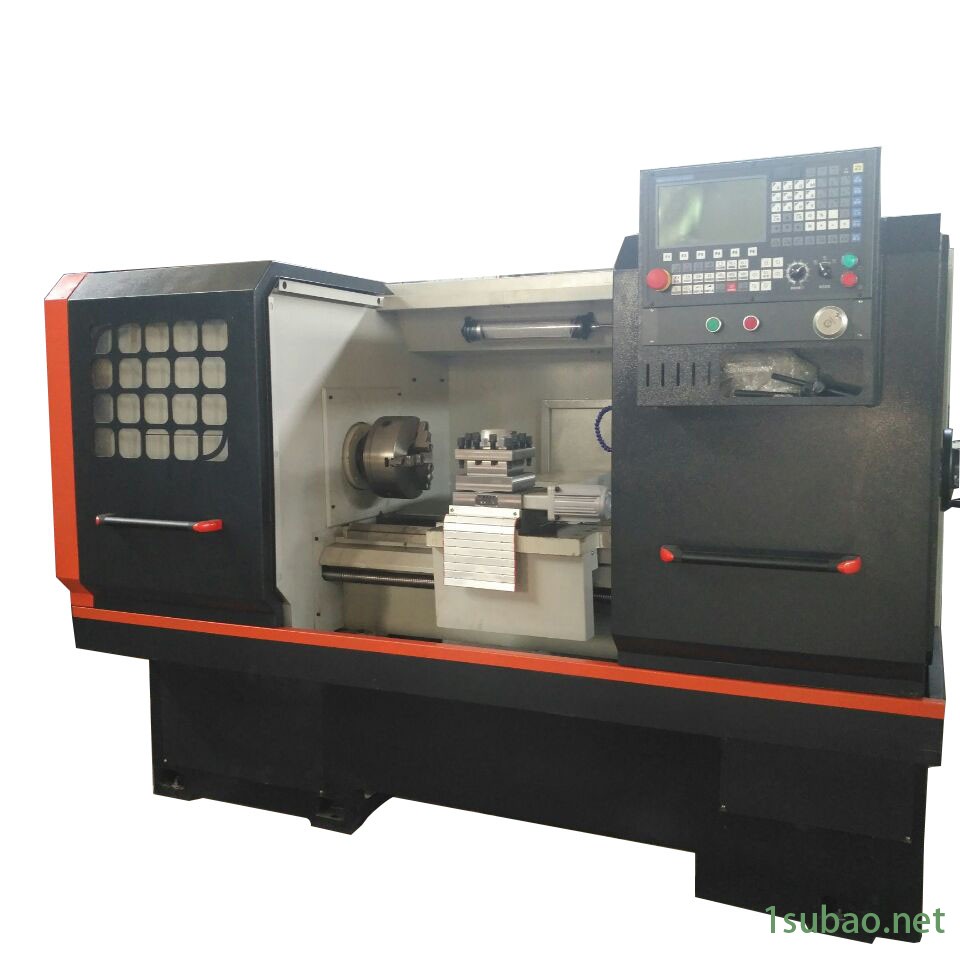

1 機床結構特點及功能要求
1.1本系列機床是山東德品數控設備有限公司主要出口的成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
1.2床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
1.3機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
1.4數控系統采用廣數系統GSK980TB3及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。
1.5采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
1.6各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。
1.7采用國產手動卡盤。
1.8導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
項目 | 機床規格及主要技術參數 | 備注 | ||
系統 | 數控系統 | GSK980TB3c |
| |
帶主軸編碼器、手搖脈沖發生器 |
| |||
工作 范圍 |
| CK6150/1000 |
| |
床身回轉直徑 | Φ500mm |
| ||
滑板上車削直徑 | Φ250mm |
| ||
工件長度 | 850mm |
| ||
主軸 | 主軸孔前端錐度 | 公制φ90 1:20 |
|
主軸通孔直徑 | Φ82mm |
| |
主軸調速范圍 | 50~1800r/min（無極調速） |
| |
主軸電機 | 7.5 kW |
| |
卡盤 | φ250 |
| |
坐標軸 | X軸快移速度 | 8m/min |
|
Z軸快移速度 | 10m/min |
| |
定位精度 | X軸≤0.025mm、Z≤0.030mm |
| |
重復定位精度 | X軸≤0.012mm,、Z≤0.015mm |
| |
回轉 刀架 | 刀架型式 | 國產電動回轉刀架（三合） |
|
刀座數量 | 四位 |
| |
外徑、端面刀柄規格 | 25mmX25mm |
| |
冷卻 | 冷卻水泵 | 90W(三相電泵) |
|
自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 |
| |
傳動 部件 | 主軸軸承 | 哈軸 |
|
滾珠絲杠 | 北方岐山 |
| |
絲杠軸承 | 哈軸 |
| |
硬軌 | 山東德品數控設備有限公司 |
| |
隨機 資料 | 裝箱清單 | 一份 |
|
合格證明書 | 一本（精度檢測表） |
| |
機械說明書 | 一本 |
| |
電器說明書 | 一本（電器原理圖） |
| |
操作說明書 | 一本 |
|
其它 | 機床總電容量 | 12kW |
|
機床凈重(約) | 2800kg |
| |
機床外形尺寸 | 2960*1520*1750 |
1.產品價格：產品價格僅供參考，詳細報價請咨詢客服。
2.發貨時間：采購商確認訂單后的3-5天內公司會安排發貨。
3.產品包裝：所有產品包裝可以根據采購商要求包裝，紙箱。
4.物流公司：發貨物流由客戶指定，具體請咨詢客服。
5.運 費：運費由買家承擔，具體運費請聯系客服進行協商。
山東德品數控設備有限公司
|  |
