一、 產品簡介與用途
該銑床進給軸為X、Y、Z三坐標控制，主軸為伺服動力驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、等多種工序加工，適合于多品種、中小批量零件的生產，對復雜、高精度零件的加工更能顯示其優越性。

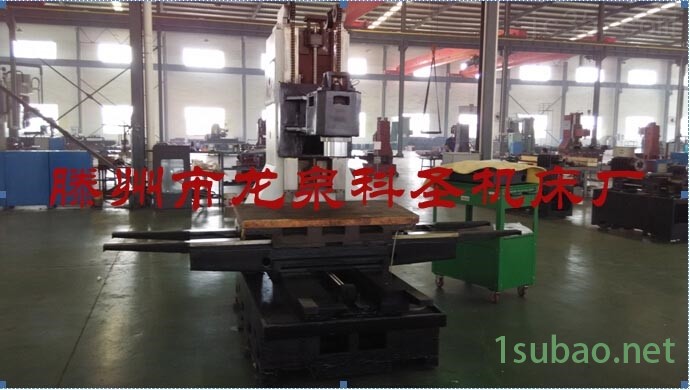

二、 主要結構特點
1、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床*使用的精度穩定性，為機床性能的可靠性提供了保障。
2、X .Y、z向?qū)к壘鶠榫匦螌?dǎo)軌，無進給運動的摩擦阻力，無低速爬行現象，提高機床精度壽命；
3、 X、Y、Z三個方向進給采用的高精度高強度滾珠絲杠，進給速度高，機床的定位精度高；
4、 X、Y、Z三個方向?qū)к?、絲杠都采用密閉防護，保證絲杠及導軌的清潔，確保機床的傳動及運動精度；
5、 機床外防護采用全封閉結構設計，安全可靠；可選用半防護結構。
6、 機床操作系統采用人體工程學原理設計，操作方便；
7、 采用*的集中手動潤滑裝置，工作穩定可靠；
8、 機床配套國內外數控系*控制系統，功能齊全、操作簡便，精度穩定、可靠；
三、 主要技術參數
1）采用國產C3級加工中心級絲
2）精密絲杠軸承
3）進口精密絲杠鎖緊螺帽
4）8000轉BT40主軸。
5）噴塑全防護外罩
6）國產潤滑系統,,照明系統,冷卻系統
7）全套氣動吹氣系統
8）三相不銹鋼防護
9)原裝3.5T打刀缸
10）全樹脂砂鑄件，經多次人工時效處理
| NO. 序號 | ITEM 項 目 | Specification | |||
| 1 | Table size L(mm)×W(mm)工作臺面積 長(mm)×寬 | 800*400 | |||
| 2 | T slot QTY /width/interval distance(mm) T型槽 數量-寬–間距 | 3-16-95 | |||
| 3 | Maximum load(KG)工作臺大承載 | 400 | |||
| 4 | X travel (mm)X軸行程 | 650 | |||
| 5 | Y travel (mm)Y軸行程 | 400 | |||
| 6 | Z travel (mm)Z軸行程 | 500 | |||
| 7 | Spindle nose to table (mm)主軸端面至工作臺面 | 100-600 | |||
| 8 | Spindle center to column (mm)主軸中心至立柱導軌面 | 440 | |||
| 9 | Spindle taper主軸錐孔 | BT40/120 | |||
| 10 | Spindle driver主軸驅動 | Direct/直接驅動 | |||
| 11 | Max. spindle speed (Rpm)主軸高轉速(Rpm) | 8000 | |||
| 12 | Main motor（kW）主電機功率（kW） | 5.5 | |||
| 13 | Feed motor 進給電機 | X torque（N.M）X軸扭矩（N.M） | 7.7 | ||
| Y torque（N.M）Y軸扭矩（N.M） | 10 | ||||
| Ztorque（N.M）Z軸扭矩（N.M） | 7.7 | ||||
| Max. install size安裝尺寸（大）KW | 5.5 | ||||
| 14 | Rapid moving speed (m/min.）快速移動速度 (m/min. ） | 12/12/10 | |||
| 15 | Cutting speed（mm/min）切削進給速度（mm/min） | 1-6000 | |||
| 16 | Ball screw（diametermm/pitch）mm 絲杠參數（直徑mm/螺距mm） | 32/10 | |||
| 17 | Accuracy 精度 | Positioning accuracy (mm)定位精度 | 0.016 | ||
| Repeatability accuracy (mm)重復定位精度 | 0.008 | ||||
| 18 | Tool changer 刀庫 | Funnel type (optional ) BT40 斗笠式 圓盤 (可選) BT40 | 12or 16 | ||
| 19 | Air pressureMpa/使用氣壓Mpa | 0.6 | |||
| 20 | Machine weight(kg)/機床重量 | frame光機 | 2400 | ||
| Complete machine整機 | 3200 | ||||
| 21 | Machine overall size : L(mm)×W(mm)×H(mm) 機床外形尺寸:長(mm)×寬×高 | frame光機 | |||
| Complete machine整機 | 2200*1950*2300 | ||||
