特點：?jiǎn)蚊婊螂p面多孔一次加工成型，同時保證孔距定位精精確度。

鉆頭個數可根據需要定做??！

HDF系列組合數控鉆床是公司研制、國內的多孔加工設備，它除具有傳統鉆床的鉆孔加工功能外，的優點是解決了以往傳統鉆床只能單孔逐個加工，對多孔器件進行鉆孔時，由于孔距分布不均，需要制作不同尺寸的鉆模而帶來的加工效率低下等問題。

機床操作簡便，被中國遠大閥門集團、四川川力閥門、煙臺閥門等國內外大中型企業批量采購使用，并得到用戶好評和認可。

機床用途

華電數控雙面多孔鉆床主要應用于閥門、泵體、汽車零部件、工程機械等零件的加工，可對工件進行端面、外圓、止口、及球形等工序的鉆孔加工。加工過程由華電數控系統（或選配西門子、廣州數控系統等），可實現自動化、高精度、多品種、大批量生產。

機床主要特點

1、本雙面多孔鉆床進給全部采用華電數控系統（或選配西門子及發那科數控系統），可以雙軸聯動實現錐孔、螺紋及球形工序的加工。其數控系統兼容性好、功能強大且容易操作。
    2、進給滑臺導軌采用優質灰鑄鐵，經鑄造粗加工、精加工三次回火時效處理，充分消除殘余內應力，導軌表面采用超音頻淬火處理硬度達到HRC55，通過高精度導軌磨加工，保證機床精度、剛性、穩定性。
    3、傳動部件采用精密滾珠絲杠傳動并采用插補措施消除間隙，保證機床傳動加工平穩。
    4、動力頭采用三級手動變速配上大功率電機，實現低速大扭矩，可承受重切削負載，提高加工效率。
    5、工裝采用液壓自動夾緊，提高效率，減少個人勞動強度。
    6、機床采用集中潤滑，保證每個運動部件充分潤滑，提高機床使用壽命。

機床主要結構

雙面多孔鉆床主要由床身、動力頭、進給數控滑臺、數控橫向進給刀盤、液壓工裝，并配有獨立的電器柜、液壓站、集中潤滑裝置、冷卻自動排削裝置，高防護。

1、床身

床身采用整體優質鑄造床身，且經過人工三次時效回火處理，導軌表面采用超音頻淬火處理，設計結構合理，保證機床剛性、精度及機床穩定性。

2、動力頭
           動力頭箱體采用優質鑄件，主軸采用20GrMnTAi材質，經鍛打、調質、滲碳淬火、高精度內外圓磨床加工，軸承采用NN30系列高精度雙列圓柱滾子軸承，保證主軸剛性、精度。

3、工裝

 工裝是根據被加工零件專門設計的工裝，定位塊、定位銷全部經過淬火處理，保證工件定位可靠，工件夾緊采用液壓夾緊，提高加工效率，減輕個人勞動強度。

4、液壓裝置
         液壓站采用獨立的疊加閥， 由優質電磁閥，調壓閥、節流閥、雙聯葉片泵組成，并配有風冷裝置，保證液壓站在工作時油溫正常。

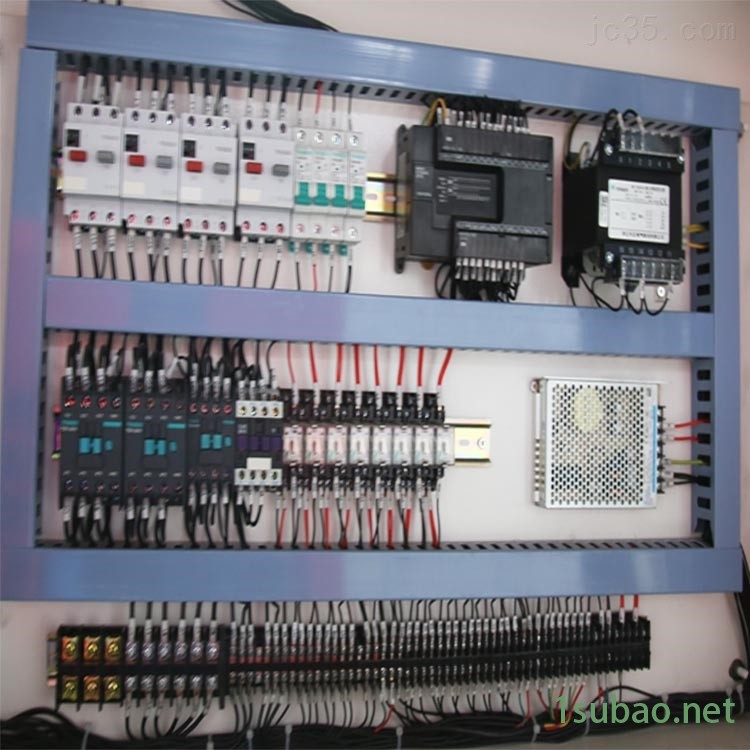

5電器柜

采用獨立封閉式，內置數控系統、變頻器及機床控制電氣元件，并設置風冷裝置，保證機床電氣元件工作正常，不進灰塵。

 6、集中潤滑裝置
         潤滑系統配備南京貝奇爾遞進式潤滑裝置，定時將潤滑油泵入各運動部件潤滑處，免去繁瑣的手工操作，提高機床使用壽命。


 7、冷卻排削裝置
          冷卻采用大流量冷卻，鐵屑由冷卻水沖刷經床身排削口流入排屑器內，排屑器把鐵屑提升到集屑箱內，保證機床現場衛生清潔，減少個人勞動強度。

        8、多功能數控系統
該產品是全數字總線式高檔數控裝置，瞄準國外高檔數控系統，采用雙CPU模塊的上下位機結構，模塊化、開放式體系結構，基于具有自主知識產權的NCUC工業現場總線技術。具有多通道控制技術、五軸加工、高速高精度、車銑復合、同步控制等高檔數控系統的功能，采用15’’LED液晶顯示屏。主要應用于高速、高精、多軸、多通道的立式、臥式加工中心，車銑復合，5軸龍門機床等。
