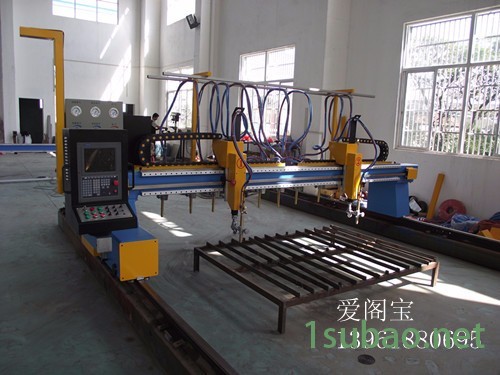

無錫愛閣寶--CNC4000龍門式數控切割機
技術簡介:
整機結構：由數控系統、編程下料軟件、橫梁滑座采用箱式桁架焊接結構、傳動裝置齒輪齒條無間隙傳動，配置臺灣高精度行星減速機?；鹧鏆饴非懈钕到y(tǒng)，自動點火裝置、電路部分：全部采用進口**元器件和曲撓電纜、日本伺服驅動器和伺服電機、拖鏈等構成。整機工作性能穩定，運行平穩，動態特性好，控制精度高，能夠切割由直線和圓弧構成的任何形狀的毛坯或零件。
該設備主要用于碳鋼板材的下料加工。設備的操作過程從點火-預熱-切割-自動完成切割過程，至整張鋼板切割結束均由計算機程序控制自動完成。重負荷設計標準的機器系統能夠實現高精度運行并提供優良的切割質量 。
1 機器型號、規格及技術參數
1.1 型號：CNC4000數控火焰切割機
- 軌 道 跨 距：4000 mm
- 切割寬度：3200 mm
- 軌 道 長 度：12000 mm
- 切割長度：10000mm
1.2 性能參數
1.2.1 快速行程速度：0－6000 mm/min 無級可調
1.2.2切割速度范圍：50－1000 mm/min
1.2.3 驅動方式：雙邊驅動
1.2.4 割炬升降行程：200 mm
1.2.5 割炬數量及排列：2個；Ⅰ、主割機火焰單割炬一套，
Ⅱ、副割機火焰單割炬一套，
1.2.6點火裝置:自動點火裝置2套
1.2.7調高裝置：自動電容式調高裝置2套
1.2.7切割材料種類：碳鋼
1.2.8火焰切割介質：氧—乙炔（或氧—丙烷）；
1.2.9 火焰切割厚度：碳鋼6－150mm，
1.2.10火焰穿孔厚度：80 mm
1.2.12重復精度：± 0.3 mm
1.2.13切割表面光潔度：Ra12.5
1.2.14操作臺位置：左側
1.2.15機身顏色：藍色
