| 產品類型 | 全新 |
|---|---|
| 動力類型 | 液壓 |
| 回轉直徑 | 360 |
| 加工長度 | 750 |
| 加工精度 | 精密 |
| 控制形式 | 人工 |
| 類型 | 普通車床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 2570*1550*1720 |
| 主電機功率 | 5.5 |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 主軸通孔直徑 | 52 |
| 主軸轉速級數 | 無級 |
| 品牌 | 馬扎克 |
| 加工直徑 | 280 |

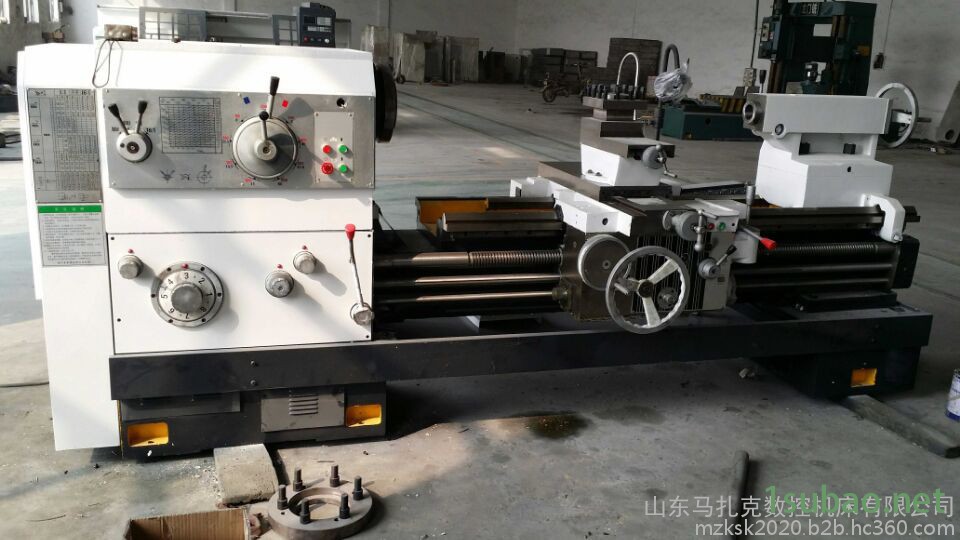

c6136車床是在原傳統的c6136a基礎上對車頭、道軌、尾架等重要部位進行技術改進，機械強度和精密度大幅提高，被廣泛的作為經濟型簡易數控車床的原機而制造出高精密度的cjk系列數控車床，無論c6136a-i普通車床還是cjk數控車床性價比都是非常高的，投放市場十年來倍受客戶青睞。
特點介紹：
1.方尾架：尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。2.主軸：通過直徑52mm,擴展了軸類加工范圍。
3.導軌面：采用數控超音頻淬火，周邊磨削，具有精度高、耐磨性好等優點。
4.車頭變速箱：全套采用正宗哈爾濱軸承，主軸采用哈爾濱bearing高精密度雙滾珠軸承支承，以主軸高速旋轉時的精度，穩定性好，為數控車床制造創造了必要條件。
5.也可在此型基礎上擴展成c6140a-i和c6150a-i，使盤類的加工范圍擴大了，更具通用性和實用性。
c6136普通車床標準配置：
1，iso-c6-200mm三爪卡盤。
2，莫氏4號頂針兩支。
3，圓螺帽扳手、雙頭呆扳手、方頭扳手、及內六角扳手一套。
4，地腳螺栓及上下墊鐵六套（或可調減震墊鐵六套）。
5，4kw電機、0.125kw水泵。
| 型號 Model | CA6140 | CA6240 | CA6150 | CA6250 | CA6161 | CA6261 | CA6166 | CA6266 | CA6180 | CA6280 | ||
| 床身上最大工件直徑 Max. Swing over bed | 400mm | 500mm | 610mm | 660mm | 800mm | |||||||
| 刀架上最大工件直徑 Max. Swing over carriage | 210mm | 300mm | 370mm | 400mm | 540mm | |||||||
| 馬鞍槽最大工件直徑 Max. Swing in gap | - | 630mm | - | 720mm | - | 830mm | - | 880mm | - | 1020mm | ||
| 馬鞍槽有效長度 Effective gap length | - | 210mm | - | 210mm | - | 210mm | - | 210mm | - | 210mm | ||
| 最大工件長度 Max. Length of workpiece | 750mm or 1000mm or 1500mm or 2000mm or 3000mm | |||||||||||
| 床身寬度 Width of bed | 400mm | |||||||||||
| 刀桿截面 Section of turning tool | 25X25mm | |||||||||||
| 主軸 Spindle | 主軸轉速范圍 Spindle speeds | 11—1600 r/min (24 steps) | ||||||||||
| 主軸內孔 Hole though spindle | 52mm(80mm) | |||||||||||
| 主軸孔錐度 Spindle taper | Morse No.6 (莫氏6號) | |||||||||||
| 進給 Feed | 進給數量 No. of feeds | 64種(for each) | ||||||||||
| 公制螺紋Range of metric threads (kinds) | (1-192mm)44種(44kinds) | |||||||||||
| 英制螺紋 Range of inch threads(kinds) | (1-24tpi)21種(21kinds) | |||||||||||
| 模數螺紋 Rage of module threads(kinds) | 0.25-48(模數39種)(Module 39 kinds) | |||||||||||
| 徑節螺紋 Rage of Diametral pitc threads (kinds) | 1-96DP(37種)(37 kinds) | |||||||||||
| 床尾 Tailstock | 床尾主軸最大行程 Max tailstock spindle travel | 150mm | ||||||||||
| 床尾主軸直徑 Tailstock spindle diameter | 75mm | |||||||||||
| 床尾主軸孔錐度 | Morse No.5 (莫氏5號) | |||||||||||
| 主電機 Main motor | 7.5KW(10HP) | |||||||||||
| 包裝外形尺寸 Picking dimensions (L×M×H mm) | Overall dimensions for 750 | 2440X1150X1170 | 2440X1150X1700 | 2440X1190X1700 | 2440X1150X1900 | 2440X1150X1950 | ||||||
| Overall dimensions for 1000 | 2650X1150X1700 | 2650X1150X1700 | 2650X1190X1700 | 2650X1150X1900 | 2650X1150X1950 | |||||||
| Overall dimensions for 1500 | 3150X1150X1700 | 3150X1150X1700 | 3150X1190X1700 | 3150X1150X1900 | 3150X1150X1950 | |||||||
| Overall dimensions for 2000 | 3610X1150X1700 | 3610X1150X1700 | 3610X1190X1700 | 3650X1150X1900 | 3650X1150X1950 | |||||||
| Overall dimensions for 3000 | 4610X1150X1700 | 4610X1150X1700 | 4610X1190X1700 | 4650X1150X1900 | 4650X1150X1950 | |||||||
| 重量 Weight (Kg) | Length | 毛重 G.W. 凈重 N.W. | ||||||||||
| Overall dimensions for 750 | 2700 2000 | 2800 2100 | 2860 2260 | 2900 2300 | 3000 2400 | |||||||
| Overall dimensions for 1000 | 2800 2100 | 2900 2200 | 3050 2450 | 3060 2460 | 3200 2600 | |||||||
| Overall dimensions for 1500 | 3050 2250 | 3100 2400 | 3240 2640 | 3250 2650 | 3400 2800 | |||||||
| Overall dimensions for 2000 | 3300 2600 | 3350 2700 | 3480 2880 | 3480 2880 | 3500 3000 | |||||||
| Overall dimensions for 3000 | 4000 3450 | 4100 3500 | 4287 3687 | 4300 3700 | 4500 3900 | |||||||
