| 柄徑 | 直柄 |
|---|---|
| 材質 | 高速鋼 |
| 槽數 | 1 |
| 規格 | SV-BO |
| 加工范圍 | 可定制 |
| 結構類型 | 整體式 |
| 類型 | 角銑刀 |
| 螺旋角 | 360 |
| 刃長 | 無 |
| 適用范圍 | 通用 |
| 總長 | 可非標做 |
| 是否標準件 | 是 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 是 |
| 適用機床 | 鉆床 |
| 是否庫存 | 是 |
| 是否批發 | 是 |
| 是否涂層 | 涂層 |
| 品牌 | 賽萬特 |
| 型號 | SV-BO |
| 加工定制 | 是 |
| 刃徑 | 無 |
無錫浩普 賽萬特 旋轉沖削工具 可加工內六角、星形、花鍵的旋轉刀具
您身邊的內六角加工刀具
旋轉沖削工具，是一種操作簡單的異形孔加工刀具，適用一般車床、CNC自動車床、加工中心、鉆床等設備，可加工盲孔、通孔、有規則或不規則的多邊形，除了加工標準的六角、正方孔，也可定制星形、花鍵等其它特殊形狀，只需更換刀頭即可。
內六角、內四方、內花鍵可以車/鉆出來。
以下為加工實例工件圖：
（六角）

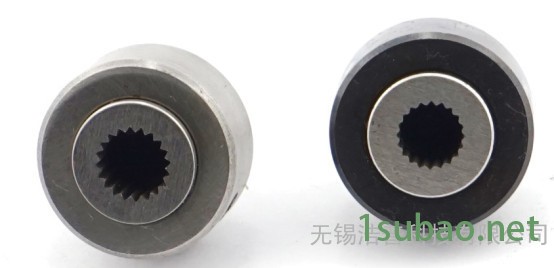

（內齒型）
產品性能及特點：
1.無須制作沖頭、電極等工裝、減少輔助成本
2.車工一道加工、減少工序與加工時間
3.質量穩定、通用性強。
4.使用該工具，可根據用戶的需要能方便地加工出內四方、內六方等多邊形內孔，只需要幾秒鐘完成。
5.適用于硬度為加工工件硬度HRC30°以下各類材料零件的加工
旋轉沖主體型號示意：SV-ROP-08-MTA2 為莫式二號接柄主體（所有模式柄現貨供應）
SV-ROP-08-ZB20 為直柄20接柄主體（所有直柄現貨供應）

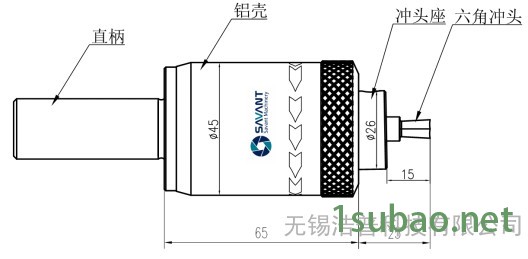

旋轉沖刀具主體尺寸圖：
| 旋轉沖削刀頭（六角） | ||||||
| 名稱 | 型號規格 | 尺寸 | ||||
| S | L1 | L | D | 鉆孔Φd(mm) | ||
| 切削刀頭 | SV-D8-6-2 | 2 | 4 | 30 | 8 | 2-2.1 |
| 切削刀頭 | SV-D8-6-2.5 | 2.5 | 5 | 2.5-2.6 | ||
| 切削刀頭 | SV-D8-6-3 | 3 | 6 | 3-3.1 | ||
| 切削刀頭 | SV-D8-6-4 | 4 | 7 | 4-4.1 | ||
| 切削刀頭 | SV-D8-6-5 | 5 | 9 | 5-5.1 | ||
| 切削刀頭 | SV-D8-6-6 | 6 | 10.5 | 6-6.2 | ||
| 切削刀頭 | SV-D8-6-8 | 8 | 12 | 8.2-8.6 | ||
| 切削刀頭 | SV-D8-6-10 | 10 | 15 | 10.1-10.3 | ||
| 切削刀頭 | SV-D8-6-12 | 12 | 15 | 12.1-12.3 | ||
| 轉速：300-2000r/min 進給量：0.02-0.1mm/r （根據不同材料參數做相應調整） | ||||||
| 旋轉沖削刀頭（四方） | ||||||
| 名稱 | 型號規格 | 尺寸 | ||||
| S | L1 | L | D | 鉆孔Φd(mm) | ||
| 切削刀頭 | SV-D8-4-2 | 2 | 4 | 30 | 8 | 2-2.1 |
| 切削刀頭 | SV-D8-4-2.5 | 2.5 | 5 | 2.5-2.6 | ||
| 切削刀頭 | SV-D8-4-3 | 3 | 6 | 3-3.1 | ||
| 切削刀頭 | SV-D8-4-4 | 4 | 7 | 4-4.1 | ||
| 切削刀頭 | SV-D8-4-5 | 5 | 9 | 5-5.1 | ||
| 切削刀頭 | SV-D8-4-6 | 6 | 10.5 | 6-6.2 | ||
| 切削刀頭 | SV-D8-4-8 | 8 | 12 | 8.2-8.6 | ||
| 轉速：300-2000r/min 進給量：0.02-0.1mm/r （根據不同材料參數做相應調整） | ||||||
※其他內外多邊形及內外花鍵可接受定制※
使用方法
（一）注意事項
1.選擇合適的工具，將工具裝夾在設備的尾座或主軸上。
2.為保證加工精度，必須使工具同工件軸心中心吻合。
3.本工具工作時間可以是工具旋轉，也可以是零件旋轉，主軸右轉。
4.工作時請用冷卻液或切削油冷卻。
（二）沖削前孔加工尺寸
1.鉆孔直徑D≥刀刃對邊（或內切圓）尺寸。
2.孔口倒角90度，且倒角孔口直徑大于刀刃對邊。起導向作用。
3.鉆孔深度H2≥1.5×沖削有效深度（H）。
（三）推薦工作參數
1.轉速：300-2000轉分，旋轉沖削刀具的原理允許高速使用，但在高速使用時應該注意（如加工中心），工具同工件剛接觸時使用較慢轉速或靜止?fàn)顟B(tài)下使沖頭慢慢接觸工件，直到?jīng)_頭同工件進入工作狀態時增加轉速。
2.進給量：0.02-0.1mm/轉，鋁銅件進給量可適當加大2-3倍。
3.沖削深度：≤1.5×刀刃對邊寬。
產品細節圖：
