| 安裝方式 | 落地 |
|---|---|
| 類型 | 加工中心 |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 品牌 | 舜銑 |
| 型號 | GMC2216 定梁龍門式數控銑床（加工中心） |
| 加工定制 | 是 |

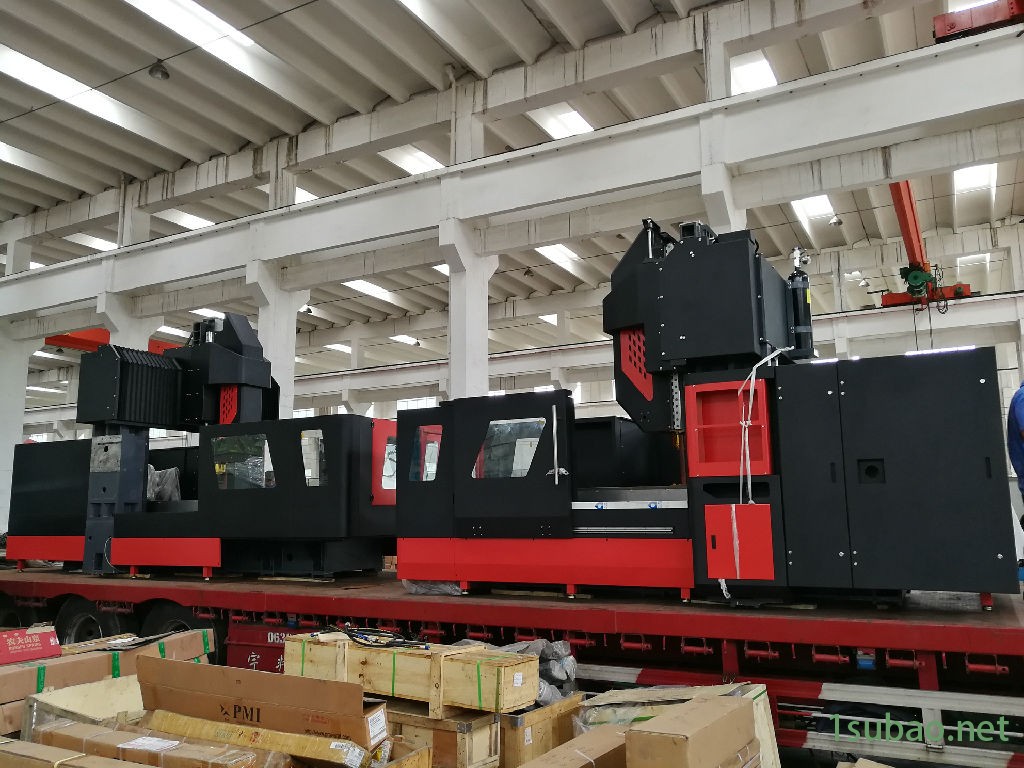

一、機床概述
本機床是橫梁固定、工作臺移動、龍門框架式數控銑床（加工中心），在繼承傳統龍門剛性強、穩定性好等特點的基礎上，引進消化吸收先進的設計理念，利用有限元法進行力學分析，合理布筋，合理分布質量，使機床整體剛性強，靜態精度和動態性能穩定可靠。具有同類機床先進水平，是一種高效率、高精度、高可靠性的先進設備。
機床產品結構和工藝成熟，質量穩定，機床可高效、高精度的完成零件的銑、鉆、鏜、鉸、攻等多工序加工，可實現零件的一次裝夾，完成零件上、前、后、左、右面工序的加工，特別適應于零件、模具及復雜曲面的加工。廣泛適用于普通機械、汽車、能源、模具、工程機械、機床、電子、輕紡等制造行業。
二、機床功能和特點介紹
1．床身及工作臺部分

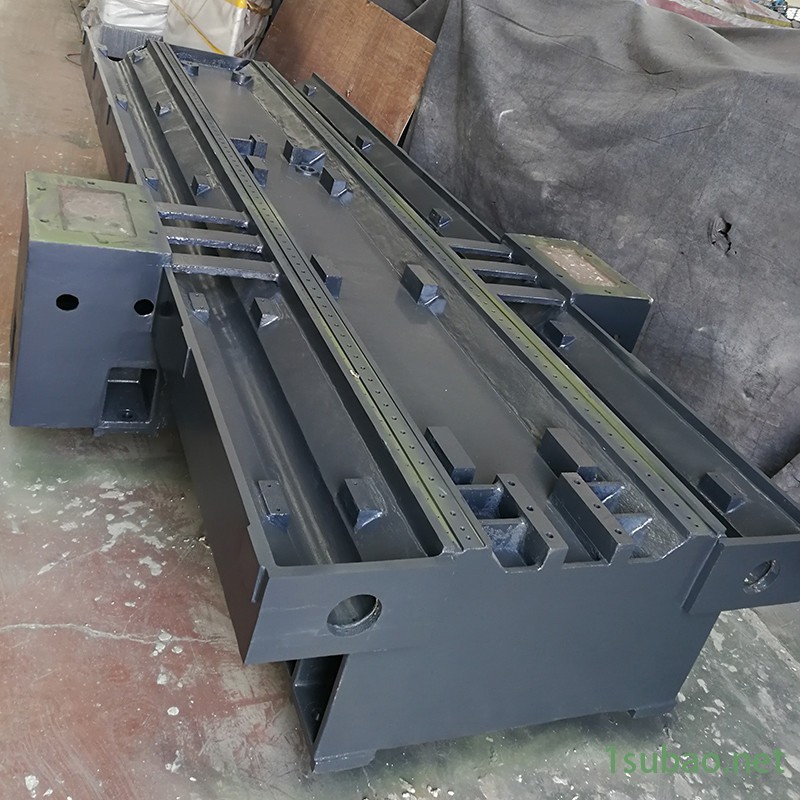

機床床身、工作臺等大件均采用優質樹脂砂造型、優質鑄鐵鑄造，使機床獲得高剛性和長久穩定的精度。
工作臺的移動為機床的X軸，X軸采用臺灣重載直線導軌，剛性強、動態性能佳。
采用高精度滾珠絲杠傳動，結構緊湊、運動平穩、精度高，線規及絲杠兩者組合成高剛性，高穩定性機械傳動系統。
主要傳動結構為：X軸交流伺服電機經聯軸器,將動力傳遞到滾珠絲杠副，絲杠螺母與機床工作臺聯接，通過伺服電機旋轉拖動工作臺左右快速移動。
2、橫梁部
橫梁采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到Z軸導軌面距離設計為*短，翻轉力矩小，結構剛性好。
主軸箱在橫梁上移動為Y軸，Y軸采用臺灣重載直線導軌，精密滾珠絲杠傳動，剛性強，運動平穩，精度高。
主要傳動結構為：交流伺服電機經聯軸器,將動力傳遞到滾珠絲杠副，絲杠螺母與機床主軸箱聯接，通過伺服電機旋轉驅動主軸箱前后快速移動。
3、主軸箱部
滑枕在主軸箱體里上下運動為機床的Z軸, 主要傳動結構為：交流伺服電機經聯軸器,將動力傳遞到滾珠絲杠副，絲杠螺母與機床主軸箱體聯接，通過伺服電機旋轉驅動滑枕上下移動。
Z軸采用臺灣進口重載直線導軌，剛性強。采用進口滾珠絲杠傳動，兩端固定預拉伸結構，運動平穩、精度高。
4、主軸部
主軸軸承采用高速、高精度專用主軸軸承，油脂潤滑，使主軸具有高精度、高轉速、高負載、低溫升的特點，能承受大的功率和大扭矩切削，具有較高的精度和較長的使用壽命。
主軸電機經同步齒形帶將動力傳遞到主軸，主軸轉速恒功率范圍寬，機床的主要構件剛度高，機床運轉時噪聲低、震動小、變形小。
刀柄采用MAS403 BT50標準，拉釘采用MAS403 P50T-Ⅰ。
主軸平衡采用氮?dú)馄胶庋b置。
5、潤滑系統
導軌和絲杠采用集中定時定量潤滑系統，對各潤滑點周期性供油，確保運動部件靈活可靠。
主軸軸承、絲杠軸承采用高速低溫潤滑脂，長久潤滑，運動可靠。
6、冷卻系統
刀具的冷卻分為水冷和風冷兩種方式，可任意轉換，滿足不同工件的加工要求。
機床配制有一把清潔**，用來清潔機床。
7、排屑系統（選配）
工作臺兩側各裝一套排屑器，機床的端部有一套排屑器，加工產生的鐵屑通過排屑器排到積屑小車。
8、氣壓系統
氣動系統各功能通過PLC程序控制電磁閥實現，包括主軸中心吹氣、主軸風冷等功能。
氣路系統主要包括過濾減壓閥，常閉二通電磁閥，三位五通電磁閥等部件。氣體通過氣動三聯件慮掉雜質和水分，防止不純凈的氣體對機床損傷和腐蝕。
10、防護系統
機床各導軌采用封閉防護罩，防止鐵屑、冷卻液進入機床內部，使導軌和絲杠免受腐蝕。
11、刀庫部分（選擇配置）
機床配置24把機械手刀庫，隨機位置裝刀，由機械手裝置完成還刀和送刀。
12、電器系統
機床電器柜采用進口元器件，專業的布線技術，性能可靠。電柜可靠密封，工業空調防塵除濕，確保機床安全運行。
數控系統采用臺灣新代系統，交流伺服電機驅動，精度高性能先進。
三、機床技術參數
| 產品型號 | 單位 | GMC2216 | ||
| 工 作 臺 | 工作臺尺寸 | mm | 2400×1250 | |
| 工作臺承重 | kg | 5000 | ||
| T型槽尺寸 | 個－mm | 7－22×180 | ||
| 龍門有效寬度 | mm | 1600 | ||
| 加 工 范 圍 | 坐標行程 | X軸 | mm | 2200 |
| 坐標行程 | Y軸 | mm | 1600 | |
| 坐標行程 | Z軸 | mm | 800 | |
| 主軸端面至工作臺面距離 | mm | 200-1000 | ||
| 定位 精度 | 執行標準 JB/T8772.4 -1998 | X軸 | mm | 0.025 |
| Y軸 | mm | 0.025 | ||
| Z軸 | mm | 0.03 | ||
| 重復 定位 精度 | 執行標準 JB/T8772.4 -1998 | X軸 | mm | 0.015 |
| Y軸 | mm | 0.015 | ||
| Z軸 | mm | 0.015 | ||
| 主軸 | 轉速范圍 | rpm | 10-6000或10-3000 | |
| 主軸電機 | Kw/Nm | 15/18.5 | ||
| 主軸 |
| BT50/190 | ||
| 進給 | 快速移動速度 | mm/min | 10000 | |
| 進給速度 | mm/min | 5-5000 | ||
| 進給電機扭矩X/Y/Z | NM | 40/32/32NM | ||
| 刀庫 選配 | 刀庫容量 | 把 | 24 | |
| 換刀方式 |
| 隨機地址 | ||
| 重量 |
| KG | 22000 | |
四、機床主要外購件
| 序號 | 主要配套件 | 生產廠家 |
| 1 | 系統 | 臺灣新代21MA |
| 2 | 主軸電機 | 埃姆克雙基速伺服電機 |
| 3 | 主軸BT50/190 | 臺灣建椿 |
| 4 | 絲杠6310/5010/5010 | 臺灣上銀 |
| 5 | 直線導軌55重載滾柱型 | 臺灣上銀 |
| 6 | 絲杠專用軸承 | 日本NSK |
| 7 | 氣動元件 | 臺灣亞德克 |
| 8 | 自動潤滑站 | 南京 |
| 9 | 電柜空調 | 波英特 |
| 10 | 排屑器 | 煙臺 |
| 11 | 導軌防護罩 | 上海 |
| 12 | 精密鎖緊螺母 | 臺灣盈錫 |
| 13 | 聯軸器 | 天津龍創 |
五、標準配置:
1、數控系統：臺灣新代21MA
主軸伺服電機 15/18.5kW
進給伺服電機 X 4.2 kW/40NM Y/Z 3.6kW/32NM
2、BT50/190 8000rpm臺灣健椿主軸
3、6310/5010/5010臺灣上銀滾珠絲杠
4、55臺灣上銀重載型滾柱直線導軌
5、內防護
6、氮?dú)馄胶庀到y(tǒng)
7、冷卻系統、潤滑系統、氣動系統
8、電氣系統
9、防護鈑金
六、選擇配置：
1、刀庫部分：
BT50/24把圓盤刀庫 臺灣岡田
2、自動排屑裝置
工作臺兩側各裝一套螺旋排屑器 煙臺
