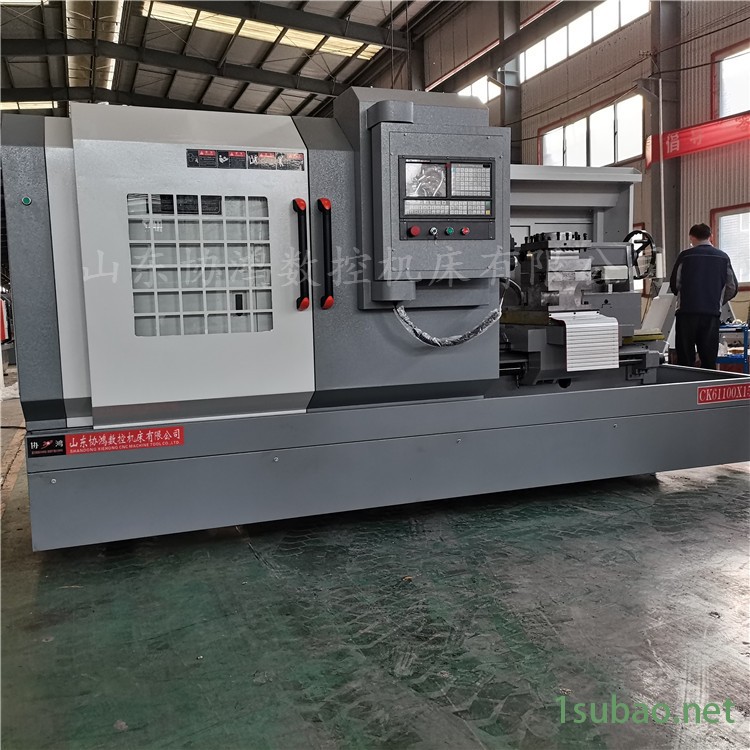

| 類型 : | 數控車床 | 控制形式 : | 數控 |
| 布局形式 : | 臥式 | 產品類型 : | 全新 |
| 售后服務 : | 質保五年 | 型號 : | ck61100-1500 |
| 主電機功率 : | 15 | 外形尺寸 : | 4750*1920*1800 |
| 加工精度 : | 高精度 | 加工長度 : | 1500 |
| 加工直徑 : | 1100 | 回轉直徑 : | 1100 |
| 主軸轉速級數 : | 無級 | 主軸通孔直徑 : | 130 |
| 安裝形式 : | 落地式 | 適用行業 : | 通用 |
| 動力類型 : | 電動 | 適用范圍 : | 通用 |
| 是否庫存 : | 是 |

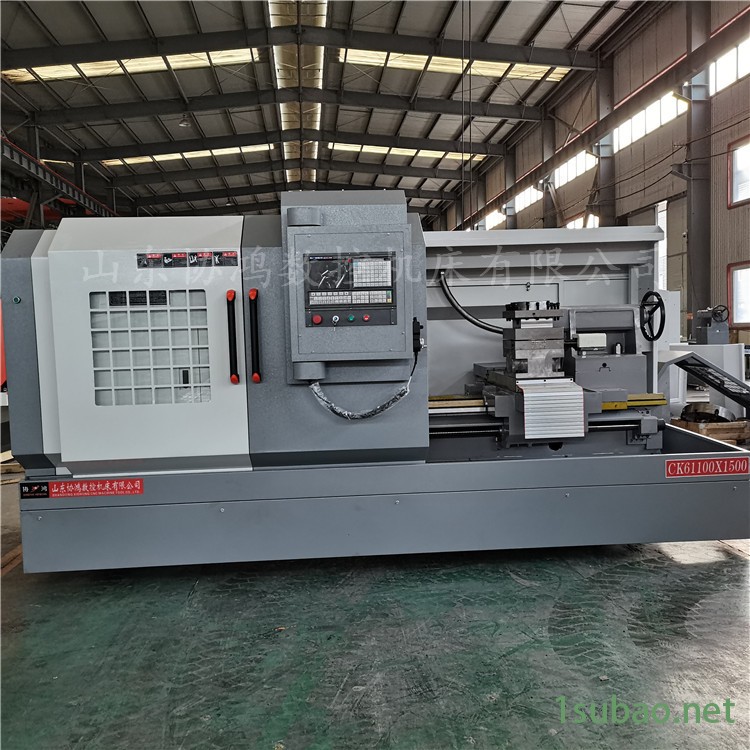

型號 | 單位 | CK61100 | |
技術規格 | 床身.回轉直徑 | Mm | 1000 |
滑板上.回轉直徑 | Mm | 660 | |
.加工長度 | Mm | 1500/3000/6000 | |
床身寬度 | Mm | 660 | |
主軸 | 主軸傳動形式 | 三檔機械變速，變頻無極調速 | |
主軸轉速級數 | 無級 | ||
主軸轉速范圍 | r/min | 18-600 | |
主軸端部結構 | C11 | ||
主軸孔前端錐度 | 公制140 1:20 | ||
主軸孔直徑 | Mm | 130 | |
主電機型號 | YVP180M-6-15KW | ||
進給系統 | 刀架.行程 | Mm | X:530 Z:1200 1650 3100 |
滾珠絲杠直徑*螺距 | Mm | X:3205 Z:6310 | |
快速移動進給 | Mm/min | X:4000 Z:5000 | |
定位精度 | Mm | X:0.025 Z:0.03 | |
重復定位精度 | Mm | X:0.001Z:0.015 | |
工件加工精度 | IT6-IT7 | ||
工件表面粗糙度 | Ral.6 | ||
尾座裝置 | 尾座套筒直徑 | Mm | 100 |
尾座套筒行程 | Mm | 250 | |
尾座套筒錐孔錐度 | 莫氏6# | ||
刀架裝置 | 標準配置 | 電動立式四工位刀架 | |
特殊選擇配置 | 臥式六工位電動刀架 | ||
重復定位精度 | Mm | 0.01 | |
刀桿截面 | Mm | 35*35 | |
控制系統 | 標準配置 | GSK980TDC | |
選擇配置 | KND,FANUC,西門子 | ||
伺服驅動電機 | X:X130SJT-M150B Z: X175SJT-M220B | ||
外形尺寸 | 機床外觀尺寸（長*寬*高） | Mm | 4750(5500) 1920*1800 |
重量 | 機床凈重 | kg | 6000/8500/13500 |
序號 | 標準配置STANDARD ACCESSORIES |
1 | 四工位電動刀架Eletric4 position |
2 | 手動四爪卡盤4-jaw manual |
3 | 手動尾座manual tailstock |
4 | 自動集中潤滑automatic lubrication |
5 | 冷卻系統coolant pump |
6 | 半封閉防護罩semi-shield |
序號 | 可選配置OPTIonAL ACCESSORIES |
1 | 數控系統:廣數GSK、凱恩帝KND、三菱Mitsubishi、西門子Siemens、發那科FANUC系統 |
2 | 液壓卡盤hydraulic chuck |
3 | 液壓尾座hydraulic tailstock |
4 | 液壓或動力刀塔hydraulic or power turret |
5 | 全封閉防護罩full-shield |
尊敬的用戶：
感謝您購買協鴻數控機床產品!為了使我們的服務讓您更滿意,購買后請認真閱讀此保修卡并妥善保存。山東協鴻數控機床有限公司從事鉆床、銑床、數控車床、加工中心生產銷售二十余年，為用戶提供相關的產品及其服務。為了規范售后服務，不斷提高公司的服務水平和服務意識，特制定本體系。若在購買后或在使用過程中有發現異常，請直接與廠家聯絡。我們將嚴格履行3電48（三小時內與客戶電話解決，如電話解決不了48小時內到達用戶現場）更好的為客戶提供快捷的服務，并接受廣大用戶的監督。我司對售出所有產品執行五年免費保修。保修期內，屬于產品本身質量問題引發的零配件的更換，我公司免費提供快速更換。
