LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機，更為彈性的加工能力可充分符合您今日與未來的各種加工需求。
系列化之產品線，規格齊全。搭配高性能自制附加頭模組與自動頭庫、立臥換刀系統，提供高附加價值大型工件之產出能力
模組化之齒輪式或內藏式主軸設計，提供不同的切削特性，符合多樣化的加工需求
2,500 kg/m2 重負荷固定式工作臺，滿足重型工件的各種加工需求
落地式刀庫配置于機臺后側，換刀迅速且操作與維護更為方便
大型分離式水箱與工作臺兩側之螺旋卷屑器，方便人員維護，提高切屑移除效率并確保冷卻效能
天車式結構設計提供且穩定之動態精度。同時占地面積較定柱式機型減少40% 以上
天車式
定柱式
高剛性結構
結合模組化設計理念與獨家技術，提供LG 系列商品化超大型加工機之能力，并領先臺灣業界推出7,000 mm 橫梁之超大型加工中心機「 LG-20070 」
重負荷工作臺采高剛性雙層結構設計，承載重型工件不易變形。而落地式設計可使得工作臺與地基緊密的結合，有效抑制切削震動，確保加工精度
雙層結構
單層結構

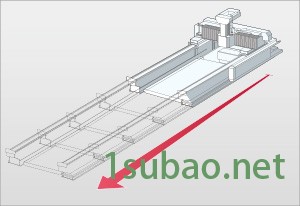

模組化X 軸
工作臺、側柱等結構皆采模組化設計，X 軸行程可依需求彈性加長，滿足各種超大型工件之加工需求
X 軸采用亞崴伺服同動控制技術，可確保之動態精度
橫梁下垂調整機構( 獨家技術 )
有效克服物理極限，降低7,000 mm 以上超大跨距橫梁之自重變形，確保之加工精度
無橫梁調整機構
變形量
0.16 mm
有橫梁調整機構
變形量趨近于
0 mm
所有結構件皆透過FEM 有限元素分析，具有設計化，結構輕量化等優點，確保整機結構剛性
橫梁、側柱皆采高剛性結構設計，且橫梁與滑座接觸面經過精密手工鏟花程序，確保組裝精度、結構強度及均衡負載
Z 軸采用重負荷滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
X 軸行程4 m / 5 m 之機型
采用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，將同動誤差降至，確保動態精度
X 軸行程6 m 以上之機型
采用無背隙齒輪齒條結構搭配1μm 高解析度之線性光學尺，確保的動態精度
| 雙導螺桿 | 齒輪齒條 | 光學尺 | |
|---|---|---|---|
| X 軸4 m / 5 m |  |  | |
| X 軸6 m 以上 | | | |
| Y 軸7 m | | | |
：標準 ：不提
主軸系統
中心對稱式主軸系統設計 將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
強悍的切削能力
頭部采用內包式設計，高剛性、力流效應佳，減少切削懸伸、震動問題
Y 軸采用段差式高精密線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力
齒輪式高扭力主軸 高低檔強力齒輪箱設計
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
4,000 rpm 高扭力主軸，搭載高馬力輸出26 kW 主軸馬達，在254 rpm 提供977 Nm 的扭矩輸出，符合重切削加工的需求
另可選配5,000 / 6,000 rpm 齒輪式主軸
![[+]](https://img.1subao.net/upload/202204/03/224758471.jpg)
內藏式高速、高扭力主軸 采用FANUC 內藏式馬達，有效降低主軸旋轉震動量，延長主軸壽命，提升長時間加工精度
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量
提供6,000 rpm 與8,000 rpm 二種選擇，高扭力設計，在350 rpm 提供600 Nm 扭矩輸出，充分滿足各種不同產業加工需求
![[+]](https://img.1subao.net/upload/202204/03/224758761.jpg)
LG-50 系列 天車式龍門型加工中心機 :
| Print this page | LG-6050 | LG-8050 | LG-10050 | LG-14050 | |
|---|---|---|---|---|---|
| 重要諸元 | |||||
| X 軸行程 | 6,000 mm | 8,000 mm | 10,000 mm | 14,000 mm | |
| Y 軸行程 | 5,000 mm | ||||
| Z 軸行程 | 1,000 mm | ||||
| 主軸鼻端至工作臺面距離 | 200 ~ 1,200 mm | ||||
| 雙柱間距離 ( 加擋水板 ) | 5,800 mm | ||||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | 6,000 mm | 8,000 mm | 10,000 mm | 14,000 mm | |
| 工作臺尺寸 ( Y 方向 ) | 4,800 mm | ||||
| 工作臺載重 | 2,500 kg/m2 | ||||
| 主軸 | |||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主軸轉速 | 4,000 齒輪式主軸 ( 標準 ) 5,000 / 6,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) | ||||
| 主軸內孔規格 | BT50 ( 7 / 24 ) | ||||
| 三軸進給 | |||||
| X 軸快速進給速率 | 20 m/min. | ||||
| Y 軸快速進給速率 | 12 m/min. | ||||
| Z 軸快速進給速率 | 10 m/min. | ||||
| 切削進給速率 | 10 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 32 ( 60 選配 ) | ||||
| 刀具直徑 / 鄰刀空 | ? 127 / 215 mm | ||||
| 刀具長度 | 350 mm | ||||
| 刀具重量 | 20 kg | ||||
| 精度 | |||||
| 定位精度 ( JIS B 6338 ) | ± 0.025 mm / 全長 | ||||
| 定位精度 ( VDI 3441 ) / 全長 | P = 0.035 mm | P = 0.040 mm | P = 0.050 mm | P = 0.060 mm | |
| 定位精度 ( VDI 3441 ) Y / Z 軸 | P = 0.040 mm / 全長 | ||||
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||||
| 重現精度 ( VDI 3441 ) | Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm | Ps = 0.045 mm | |
| 重現精度 ( VDI 3441 ) Y / Z 軸 | Ps = 0.030 mm | ||||
| 一般規格 | |||||
| 電力需求 | 220 ± 10 % | ||||
| 氣壓需求 ( 最少 ) | 5 ~ 8 kg/cm2 | ||||
| 油壓箱容量 | 120 liter | ||||
| 潤滑油箱容量 | 6 liter | ||||
| 切削液容量 | 1,600 liter | ||||
機器重量依選配規格而有所差異，實際重量資訊請洽亞崴業務人員
本型錄之規格如有變更，恕不另行通知
