高剛性結構

所有鑄件結構皆經過FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性

工作臺采用放射狀加強肋設計，結構強度大幅提升

△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供的切削剛性

立柱與底座接觸面皆經過手工鏟花程序，確保組裝精度、結構強度及均衡負載

T 型米漢納鑄件寬底座設計，提供優異的支撐剛性與動態精度

X 軸行程1,400 mm 以上之機型，底座采高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作臺懸垂問題，確保支撐剛性。

三軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

高精度軸向進給系統

三軸進給系統皆采用FANUC αi 系列絕對式AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，借以確保的性能與精度

采用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限

一體式螺桿馬達座與軸承座，切削應力可更為均勻分布于鑄件本體，有效提高軸向系統之整體剛性并避免螺桿旋轉變形

三軸最快進給可達48 m/min.

雙螺帽旋轉導螺桿

直結式伺服馬達

一體式螺桿馬達座

一體式螺桿軸承座

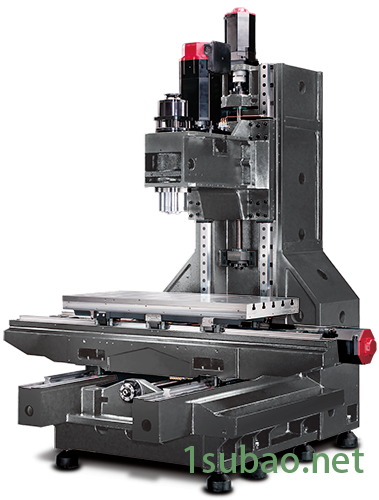

發AV 系列高效率立式加工機，以高剛性結構及三軸高精密線性滑軌設計為基礎，結合快速刀臂式換刀機構與高效率排屑系統設計，提供您高速、大馬力與超穩定的加工能力

本型錄之規格如有變更，恕不另行通知。
